Quạt trần công nghiệp IP66
POWERFOIL D
Giải pháp làm mát siêu bền – Đạt chuẩn IP66 cho môi trường công nghiệp khắc nghiệt

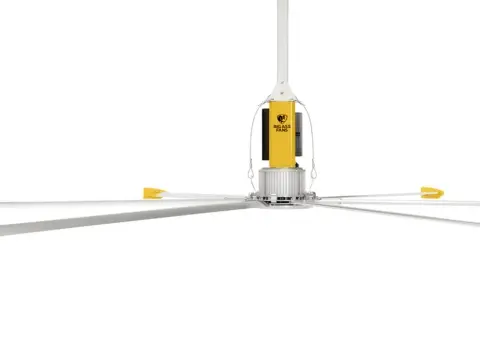

POWERFOIL D là dòng quạt trần công nghiệp cao cấp đến từ thương hiệu danh tiếng Big Ass Fans – Mỹ, được thiết kế tối ưu cho những khu vực sản xuất có điều kiện khắc nghiệt: nhiều bụi, độ ẩm cao, môi trường ngoài trời hoặc cần vệ sinh thường xuyên.
Quạt trần công nghiệp Big Ass Fans
Quạt trần công nghiệp Big Ass được thiết kế với vật liệu cao cấp, kiểm định hiệu suất nghiêm ngặt, tích hợp các tính năng dự phòng an toàn mạnh mẽ nhất ngành, giúp quạt không chỉ cung cấp luồng gió mạnh mẽ, thiết kế đẹp mà còn đảm bảo an toàn tối đa cho người dùng.

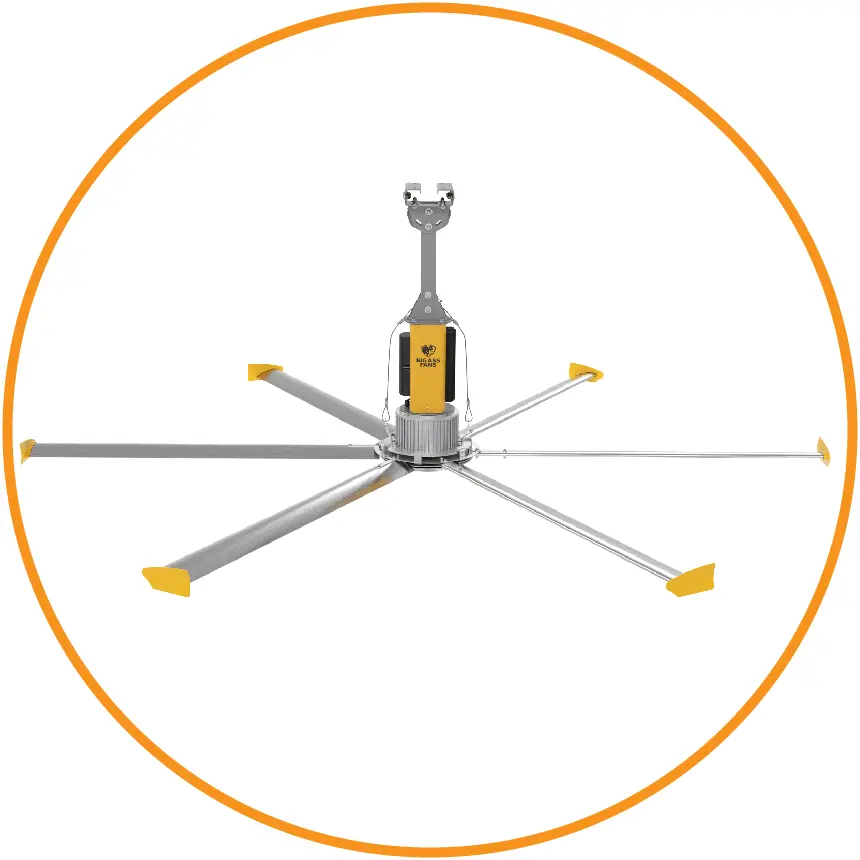

Thiết kế quạt trần công nghiệp HVLS Powerfoil D

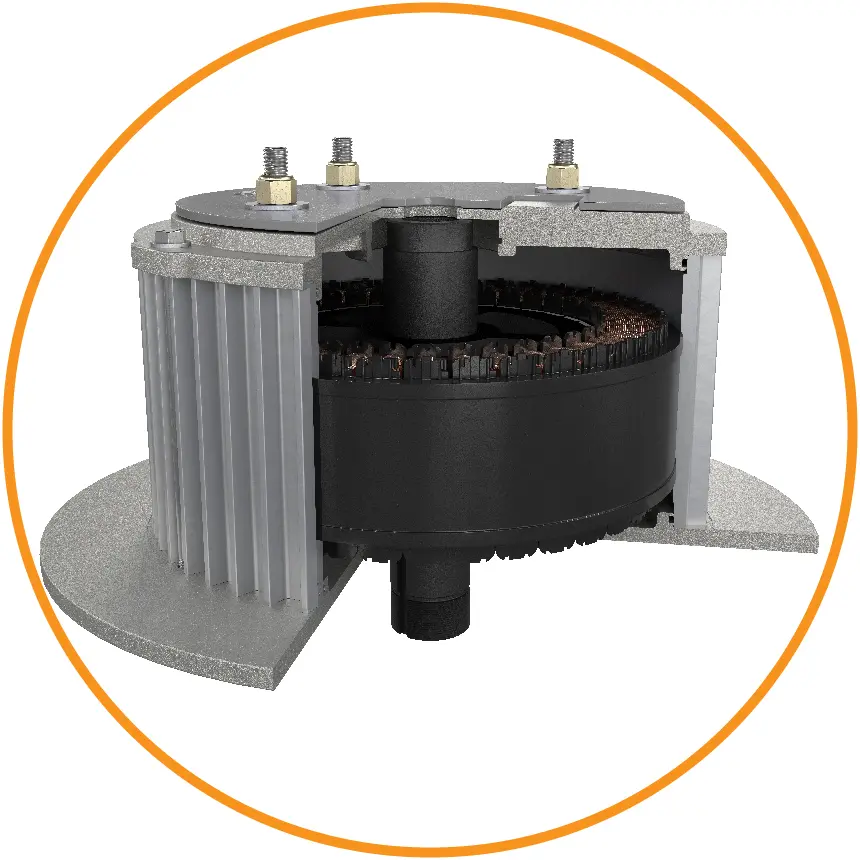

Động cơ nam châm IP66
Hiệu suất mạnh mẽ, công suất max 1.5kW (7.3m)
Thiết kế khí động học
Tối ưu hóa luồng gió, tạo gió mạnh mẽ, không gây ồn
Bộ điều khiển linh hoạt
Sử dụng biến VFD kết nối Wall Touch Control
Thiết kế an toàn cao
Hiệu suất mạnh & an toàn cao với 10 điểm tiếp xúc
THÔNG SỐ
KỸ THUẬT
|
Đường kính (A) |
Trọng lượng |
Tốc độ tối đa |
Nguồn điện đầu vào |
Khoảng cách cánh quạt |
Nhiệt độ hoạt động tối đa |
8 ft (2,4 m) |
212 lb (96 kg) |
200 vòng/phút (RPM) |
200–277 VAC, 50/60 Hz, 1 pha, 10 A |
2 ft (0,6 m) hai bên; |
131°F (55°C) |
10 ft (3 m) |
220 lb (100 kg) |
145 RPM |
200–277 VAC, 50/60 Hz, 1 pha, 10 A |
2 ft (0,6 m) hai bên; |
131°F (55°C) |
12 ft (3,6 m) |
227 lb (103 kg) |
145 RPM |
200–277 VAC, 50/60 Hz, 1 pha, 10 A |
2 ft (0,6 m) hai bên |
131°F (55°C) |
14 ft (4,3 m) |
235 lb (107 kg) |
120 RPM |
200–277 VAC, 50/60 Hz, 1 pha, 10 A |
2 ft (0,6 m) hai bên |
131°F (55°C) |
16 ft (4,9 m) |
242 lb (110 kg) |
108 RPM |
200–277 VAC, 50/60 Hz, 1 pha, 10 A |
2 ft (0,6 m) hai bên |
131°F (55°C) |
18 ft (5,5 m) |
273 lb (124 kg) |
94 RPM |
200–277 VAC, 50/60 Hz, 1 pha, 10 A |
2 ft (0,6 m) hai bên |
131°F (55°C) |
20 ft (6,1 m) |
280 lb (127 kg) |
84 RPM |
200–277 VAC, 50/60 Hz, 1 pha, 10 A |
2 ft (0,6 m) hai bên |
131°F (55°C) |
24 ft (7,3 m) |
295 lb (134 kg) |
64 RPM |
200–277 VAC, 50/60 Hz, 1 pha, 10 A |
2 ft (0,6 m) hai bên |
131°F (55°C) |

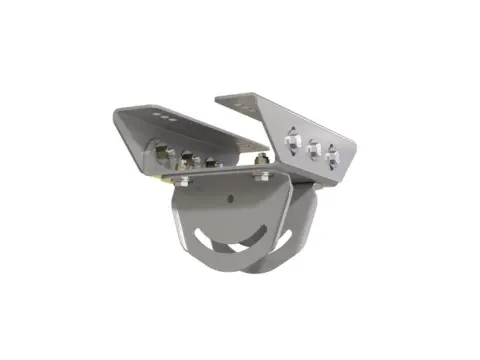

Hệ thống móc treo (Mounting System)
Thiết kế treo hai trục giúp quạt cân bằng, vận hành ổn định.
Dùng bu lông cấp độ 8, không có mối hàn quan trọng có thể gãy cong và mất an toàn.
Gắn cáp thép mạ kẽm cấp độ máy bay, kiểm định chịu lực kéo 12,698 kg, giữ an toàn khi khẩn cấp.
Bộ điều khiển VFD
Tích hợp dễ dàng với hệ thống BMS (Modbus, BACnet).
Có cảm biến gia tốc tự động tắt quạt khi phát hiện vật cản (trên Powerfoil D).

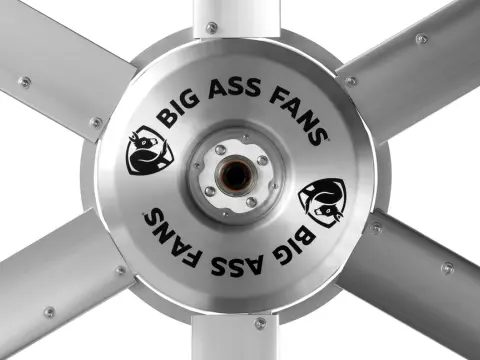

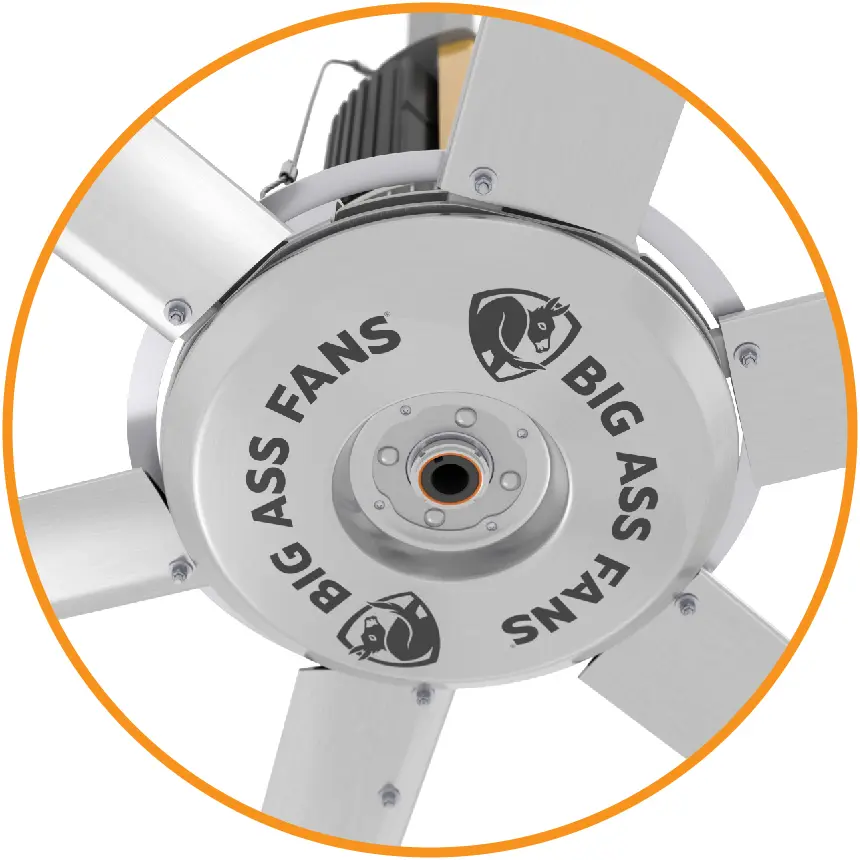

Hệ thống hub (Hub System)
Sử dụng hub thép ¼”, chịu lực hơn 1,361 kg bền hơn hub nhôm đúc thông thường.
Cáp thép mạ kẽm và bu lông cấp độ 8 giữ hub an toàn trong trường hợp khẩn cấp.
Hệ thống cánh quạt (Airfoil System)
Cánh bằng nhôm cấp độ máy bay, giữ cố định bằng bu lông cấp độ 8 và chốt an toàn mạ kẽm.
Đầu cánh sơn vàng giúp dễ nhận diện trong không gian công nghiệp.

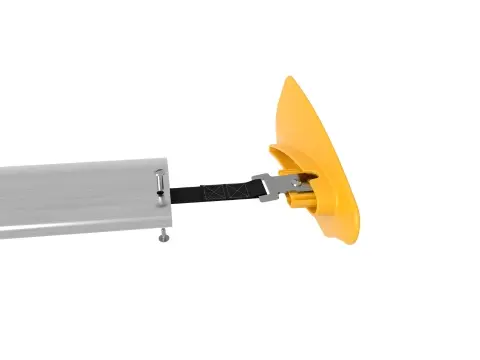

Hệ thống dây đai nylon bên trong cánh (Airfoil Restraint System) giúp giữ cánh không bị rời ra khi gặp va chạm mạnh, tiêu chuẩn cho quạt đường kính 20-24 ft, có thể trang bị cho các kích thước nhỏ hơn nếu cần.
TÍNH NĂNG KỸ THUẬT QUẠT TRẦN CÔNG NGHIỆP HVLS
Quạt trần công nghiệp HVLS là giải pháp làm mát hiệu quả cho nhà xưởng, kho hàng, trung tâm thương mại, và các không gian công cộng. Dòng quạt cao cấp này kết hợp thiết kế thông minh, tiết kiệm năng lượng và khả năng tích hợp hệ thống tự động tòa nhà, mang đến trải nghiệm tối ưu cho người dùng.
Kích thước và đường kính
- Đường kính quạt: Từ 8–24 feet (2.4–7.3 mét), phù hợp với nhiều diện tích không gian.
- Trọng lượng và tốc độ tối đa: Được tính toán cho từng kích thước quạt để đảm bảo vận hành ổn định.
- Công suất đầu vào và khoảng cách cánh quạt: Tối ưu hóa khả năng làm mát mà vẫn tiết kiệm điện năng.
- Nhiệt độ hoạt động tối đa: Thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Tính năng chính
- Sáu cánh quạt nhôm Powerfoil với cánh nhỏ (winglets): Tăng hiệu quả tuần hoàn không khí và giảm tiếng ồn.
- Động cơ nam châm vĩnh cửu (Neodymium) kết hợp VFD: Hoạt động gần như im lặng, tiết kiệm năng lượng, hạn chế nhiễu điện từ.
- Tích hợp hệ thống tự động tòa nhà (BMS): Hỗ trợ các giao thức 0–10 VDC, Modbus, BACnet.
- Xếp hạng IP66: Chống bụi, nước và hơi ẩm, có thể sử dụng trong nhà hoặc ngoài trời.

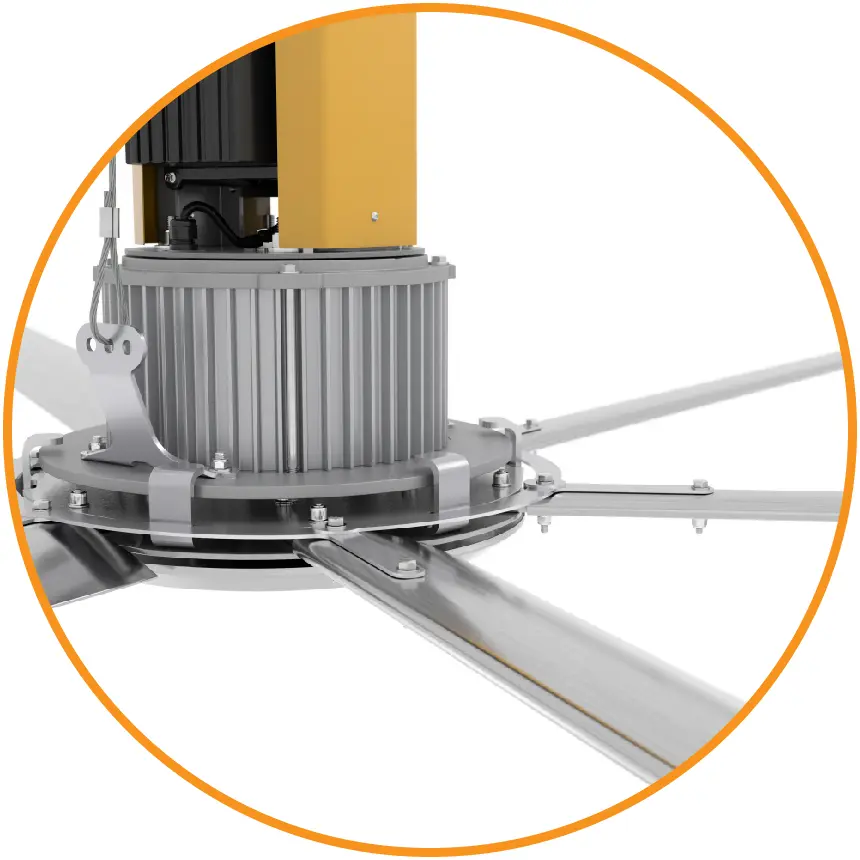

Động cơ và gắn kết
- Động cơ trực tiếp nam châm Neodymium: Không cần bộ truyền động rườm rà, giảm hao mòn và bảo trì.
- Lắp đặt linh hoạt: Có thể gắn vào I-beams, bar joists, dầm đặc, xà gồ, phù hợp nhiều loại công trình.
- Bảo hành lên đến 15 năm: Bao gồm cả cơ khí và điện, đảm bảo độ bền lâu dài.
Cấu tạo và chứng nhận
- Cánh quạt Powerfoil được cấp bằng sáng chế: Sáu cánh nhôm thiết kế tối ưu khí động học.
- Động cơ và bộ truyền động: Hoạt động gần như im lặng, đạt chuẩn IP66.
- Chứng nhận: UL, CSA, Intertek CE, đảm bảo an toàn và chất lượng theo tiêu chuẩn quốc tế.
- An toàn đa điểm: Hệ thống cáp an toàn kép, bộ giữ cánh quạt, đảm bảo vận hành an toàn tuyệt đối.
- Tùy chọn màu sắc: Phù hợp với thiết kế nội thất hoặc thương hiệu của khách hàng.
Hệ thống điều khiển
- Bộ điều khiển tiêu chuẩn: Màn hình cảm ứng trực quan, chống tia UV, xếp hạng IP55.
- Tích hợp nâng cao: Hỗ trợ Modbus-RTU, điều khiển 0–10 V, hệ thống chữa cháy, dễ dàng kết nối với tòa nhà thông minh.
Nâng cấp tùy chọn
- BAFCon SmartSense: Công nghệ nâng cấp cho phép tự động điều chỉnh tốc độ quạt theo nhiệt độ và điều kiện môi trường, tối ưu hóa hiệu suất làm mát và tiết kiệm năng lượng.
Tăng hiệu quả làm mát, tiết kiệm năng lượng và vận hành yên tĩnh với Powerfoil D
Hãy để chuyên gia của chúng tôi giúp bạn lựa chọn giải pháp phù hợp nhất!
TÍNH NĂNG CHÍNH CỦA QUẠT TRẦN CÔNG NGHIỆP HVLS
Quạt trần công nghiệp HVLS hiện đại không chỉ mang lại luồng gió mát hiệu quả mà còn tích hợp nhiều tính năng thông minh, an toàn và tiết kiệm năng lượng. Dưới đây là các tính năng nổi bật của dòng quạt HVLS cao cấp:
1. Thiết kế sáu cánh nhôm với cánh phụ (Winglets) và hệ thống an toàn
Quạt được trang bị 6 cánh quạt nhôm cao cấp với các cánh phụ Winglets giúp tăng hiệu quả tuần hoàn không khí, giảm sức cản và tiếng ồn khi vận hành. Ngoài ra, quạt còn đi kèm với dây an toàn chắc chắn và phần cứng tiêu chuẩn Grade 8, đảm bảo độ bền và an toàn tối đa trong quá trình sử dụng.
2. Cảm biến gia tốc tích hợp
Hệ thống cảm biến gia tốc tích hợp sẵn giúp giám sát tốc độ và tình trạng rung lắc của quạt, đảm bảo vận hành ổn định và an toàn. Khi phát hiện bất thường, quạt sẽ tự động điều chỉnh hoặc ngắt kết nối để tránh sự cố.
3. Tích hợp hệ thống tự động tòa nhà (BMS)
Quạt HVLS có khả năng tương thích với các giao thức 0–10 VDC, Modbus và BACnet, cho phép tích hợp dễ dàng vào hệ thống tự động tòa nhà (BMS). Điều này giúp giám sát và điều khiển quạt từ xa, tối ưu hóa tiết kiệm năng lượng và vận hành thông minh.
4. Động cơ nam châm vĩnh cửu và VFD
Sử dụng động cơ nam châm vĩnh cửu kết hợp với bộ điều khiển VFD giúp:
- Giảm thiểu tiếng ồn vận hành.
- Hạn chế nhiễu điện từ (EMI).
- Tiết kiệm năng lượng đáng kể so với quạt truyền thống.
5. Bảo vệ IP66 cho cả môi trường trong nhà và ngoài trời
Quạt đạt chuẩn IP66, chống bụi, nước và hơi ẩm, cho phép lắp đặt trong nhiều môi trường khác nhau, từ nhà xưởng, kho hàng, trung tâm thương mại đến môi trường ngoài trời mà vẫn đảm bảo hiệu suất hoạt động và độ bền lâu dài.
6. Đèn LED tùy chọn với khả năng điều chỉnh độ sáng
Quạt HVLS có tùy chọn đèn LED cực sáng, có thể điều chỉnh độ sáng theo nhu cầu sử dụng. Đây là giải pháp hoàn hảo kết hợp làm mát và chiếu sáng đồng thời, tiết kiệm chi phí và diện tích lắp đặt.
Powerfoil D – Quạt Trần Công Nghiệp Đỉnh Cao Từ Big Ass Fans!
Bạn đang tìm giải pháp làm mát hiệu quả, tiết kiệm điện cho nhà xưởng, kho hàng, nhà máy sản xuất?
Powerfoil D của Big Ass Fans mang đến luồng gió mạnh mẽ, vận hành êm ái, tối ưu không gian, giảm nhiệt độ môi trường, tiết kiệm chi phí vận hành đến 70% so với giải pháp làm mát thông thường.
Điểm nổi bật:
✅ Đường kính lớn từ 3.0m – 7.3m
✅ Động cơ mạnh mẽ, bền bỉ, bảo hành chính hãng
✅ Hoạt động êm, không rung lắc
✅ Tối ưu không gian làm việc, tăng năng suất cho nhà xưởng
👉 Cùng khám phá Powerfoil D trong video để hiểu vì sao các nhà máy trên toàn thế giới tin dùng!
Mô phỏng
Sử dụng phần mềm SpecLab tạo mô hình 3D công trình, phân tích lưu lượng gió, tối ưu hoá giải pháp làm mát.
SpecLab là phần mềm mô phỏng luồng gió được phát triển riêng bởi Big Ass Fans, giúp:
✅ Dự đoán luồng gió, vùng ảnh hưởng và tốc độ gió của quạt HVLS trong không gian cụ thể
✅ Xác định số lượng, vị trí lắp đặt quạt tối ưu
✅ Trực quan hóa qua mô hình 3D và bản đồ nhiệt
✅ Giúp chủ đầu tư, nhà thầu và tư vấn dễ dàng đánh giá hiệu quả quạt trước khi lắp đặt.
