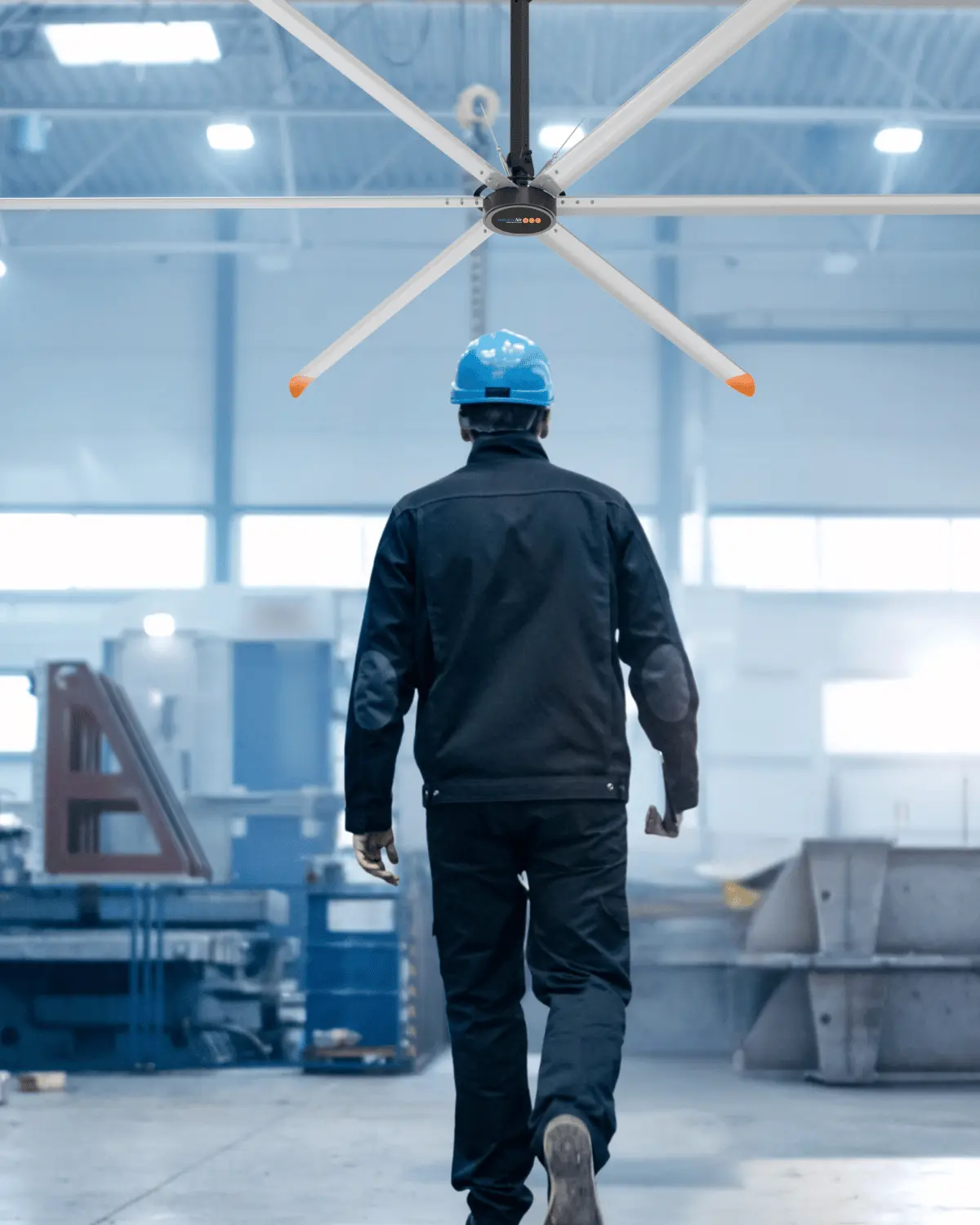

Quạt trần công nghiệp HVLS VENTUS-6
Quạt HVLS công nghiệp Hamilton Air – giải pháp lưu thông không khí cho nhà xưởng, kho logistics, trung tâm thương mại và công trình kiến trúc hiện đại. Tư vấn miễn phí, khảo sát tận nơi.
QUẠT TRẦN CÔNG NGHIỆP Liên hệ tư vấn
Động cơ PMSM tiết kiệm điện, vận hành êm ái
Động cơ đồng bộ nam châm vĩnh cửu (PMSM). Dây đồng tráng men chất lượng cao, chịu nhiệt và áp suất tốt, khả năng chịu nhiệt lên đến 180°C. Cấp độ bảo vệ IP53, cấp cách điện F. Giúp tản nhiệt tốt, cách điện, chống ẩm, kéo dài tuổi thọ động cơ, nhiệt độ vận hành ≤ 80°C
Thiết kế móc treo khung treo chắc chắn
Khung treo và móc treo giữ vai trò quan trọng hàng đầu trong việc đảm bảo an toàn, độ bền kết cấu và hiệu quả truyền lực khi vận hành. Chống rung lắc tối ưu: Hệ thống giằng chéo + giảm chấn giúp loại bỏ rung lắc khi vận hành liên tục trong nhiều giờ. Tương thích kết cấu mái đa dạng: Dễ dàng thi công trên mái tôn xà gồ, mái thép Zamil, mái bê tông nhờ pát điều chỉnh góc.
An toàn – Lắp đặt đơn giản
Thép tấm dày 8–10mm, sơn tĩnh điện
Tiêu chuẩn lắp đặt an toàn: Áp dụng theo tiêu chuẩn IEC và hướng dẫn từ nhà sản xuất động cơ.
Gia công chính xác CNC – độ sai số thấp, lắp đặt khớp với bộ trục chính và motor không lệch tâm.
Bộ Điều Khiển Treo Tường (Tùy chọn)
Bộ điều khiển treo tường (Wall Controller) dành cho các dòng quạt trần công nghiệp VENTUS được thiết kế nhằm mang lại trải nghiệm điều khiển tiện lợi – thẩm mỹ – an toàn trong các không gian thương mại và công nghiệp.
Bộ điều khiển biến tần VFD
Bộ điều khiển biến tần (Inverter Controller) Điều chỉnh tốc độ quay linh hoạt: từ 10% đến 100% theo nhu cầu sử dụng. Khởi động và dừng êm ái: tránh sốc cơ học cho motor và hệ thống treo. Bảo vệ motor: tự động ngắt khi quá tải, quá nhiệt, mất pha...
Đuôi cánh quạt được cấp bằng sáng chế
Cánh đuôi mô phỏng sinh học (biomimetic tail wing) đã được cấp bằng sáng chế kiểu dáng, có khả năng tập trung luồng gió, triệt tiêu nhiễu loạn tiếng ồn và tăng hiệu quả làm mát rõ rệt.
THÔNG SỐ KỸ THUẬT
Đặc tính kỹ thuật VENTUS-6 V380e IP65
Thiết kế kỹ thuật cao cấp, chuẩn IEC quốc tế, đáp ứng môi trường công nghiệp khắc nghiệt. Tất cả thông số được kiểm định độc lập bởi phòng thử nghiệm được công nhận.
⚡
Động cơ & Hiệu suất
| Động cơ & Hiệu suất | Thông số |
| Loại động cơ | PMSM Gearless |
| Cấp hiệu suất | IE5 (≥96,5%) |
| Điện áp | 3P 380V / 50Hz |
| Cấp bảo vệ IP | IP65 |
| Cấp cách điện | Cấp F – chịu 155°C |
| Nhiệt độ vận hành | ≤80°C |
| Chống ẩm & bụi | Dây đồng tráng men |
🔩
Cánh quạt & Cơ khí
| Cánh quạt & Cơ khí | Thông số |
| Sải cánh | 3,0m → 7,3m |
| Số cánh | 6 cánh airfoil |
| Vật liệu cánh | Nhôm hàng không 6061-T6 |
| Tốc độ quay max | 68 RPM |
| Diện tích phủ | Đến 2.500m² |
| Lưu lượng gió | ≥300.000 m³/h |
| Tiêu chuẩn cân bằng | ISO 10816 – ≤2,3 mm/s |
🏗️
Lắp đặt & Kết cấu
| Lắp đặt & Kết cấu | Thông số |
| Thép khung treo | 8–10mm sơn tĩnh điện |
| Chiều cao lắp | 3m min · 5–12m tối ưu |
| Tiêu chuẩn lắp đặt | IEC 60068 / IEC 61000 |
| Chống rung lắc | Giằng chéo + giảm chấn |
| Tương thích mái | Tôn · Thép Zamil · BTCT |
| Tải trọng kết cấu | ≥5× trọng lượng quạt |
🎛️
Điều khiển & Kết nối
| Điều khiển & Kết nối | Thông số |
| Biến tần VFD | Tích hợp sẵn |
| Điều khiển tốc độ | 0–100% vô cấp |
| Giao thức BMS | BACnet / Modbus RTU |
| Remote không dây | Có (tùy chọn) |
| Khởi động mềm | Soft-start tích hợp |
| Kết nối SCADA | RS-485 |
TÍNH NĂNG SẢN PHẨM
6 lý do chọn VENTUS-6 V380e
Mỗi tính năng được thiết kế để giải quyết bài toán thực tế của nhà xưởng công nghiệp Việt Nam — từ môi trường nhiệt đới ẩm đến yêu cầu tiết kiệm năng lượng nghiêm ngặt.
Động cơ PMSM IE5 Gearless
Không hộp số, không dầu mỡ, không mài mòn cơ học. Hiệu suất ≥96,5% theo chuẩn IE5 — cao nhất trong phân khúc quạt HVLS công nghiệp hiện nay.
Cấp bảo vệ IP65 toàn diện
Chống hoàn toàn bụi và tia nước phun trực tiếp từ mọi hướng. Phù hợp xưởng chế biến thực phẩm, trang trại, kho lạnh, xưởng sơn, cảng biển.
Tiết kiệm 65% điện so với ĐHKK
Một quạt HERO-6 chỉ tiêu thụ 1,5–2,5kW nhưng thay thế hoàn toàn 10–15 máy điều hòa công nghiệp. ROI thường đạt trong 18–24 tháng.
Tích hợp BMS / SCADA
Hỗ trợ BACnet và Modbus RTU, kết nối trực tiếp vào hệ thống quản lý tòa nhà hoặc SCADA nhà máy. Điều khiển tập trung, giám sát năng lượng theo thời gian thực.
Kết cấu treo tiêu chuẩn IEC
Khung thép 8–10mm, bộ giảm chấn chống rung lắc, hệ thống giằng chéo. Độ rung vận hành ≤2,3mm/s theo ISO 10816. Tương thích mọi loại kết cấu mái.
Vận hành siêu êm, bảo trì tối thiểu
Thiết kế gearless loại bỏ toàn bộ điểm mài mòn cơ học. Chu kỳ bảo dưỡng định kỳ 12 tháng/lần. Tuổi thọ động cơ trên 80.000 giờ vận hành.
HERO-6 V380e vs. các giải pháp làm mát
So sánh toàn diện giữa quạt HVLS và các phương án làm mát công nghiệp phổ biến cho không gian ≥1.000m².
| Tiêu chí | VENTUS-6 V380e (HVLS) | Điều hòa CN | Quạt CN thông thường | Quạt HVLS thông thường |
| Diện tích phủ / thiết bị | 2.500 m² | 80–150 m² | 50–80 m² | 800–1.500 m² |
| Tiêu thụ điện | 1,0–1,8 kW | 15–30 kW | 0,5–3 kW | 1,5–3 kW |
| Cấp hiệu suất motor | IE5 PMSM | N/A | IE2–IE3 | IE3–IE4 |
| Cấp bảo vệ IP | IP65 | IP54 | IP44–IP55 | IP53–IP55 |
| Tích hợp BMS/BACnet | ✓ Có sẵn | △ Tùy model | ✕ | △ Tùy chọn |
| Chi phí lắp đặt ban đầu | Trung bình | Rất cao | Thấp | Trung bình |
| Chi phí vận hành/năm | Rất thấp | Rất cao | Thấp | Thấp |
| Chu kỳ bảo dưỡng | 12 tháng | 3–6 tháng | 6–12 tháng | 12 tháng |
| Phù hợp môi trường ẩm ướt | ✓ IP65 | △ | ✕ | △ |
VENTUS-6 v380e
5.5m
Từ 73.000.000 đ/ chiếc
- Số cánh: 6 cánh
- Tốc độ max: 75 RPM
- Công suất: 0.8 kW
- Lưu lượng gió: 9.750 m³/ph
- Chiều cao lắp min: 4.5 m
- Chiều cao lắp max: 11 m
- Diện tích làm mát: Ø30 - Ø35m
VENTUS-6 v380e
6.1m
Từ 75.000.000 đ/ chiếc
- Số cánh: 6 cánh
- Tốc độ max: 70 RPM
- Công suất: 1.1 kW
- Lưu lượng gió: 11.800 m³/ph
- Chiều cao lắp min: 5.0 m
- Chiều cao lắp max: 13 m
- Diện tích làm mát: Ø34 - Ø39m
VENTUS-6 v380e
6.7m
Từ 78.000.000 đ/ chiếc
- Số cánh: 6 cánh
- Tốc độ max: 65 RPM
- Công suất: 1.5 kW
- Lưu lượng gió: 13.420 m³/ph
- Chiều cao lắp min: 5.5 m
- Chiều cao lắp max: 14 m
- Diện tích làm mát: Ø37 - Ø42m
VENTUS-6 v380e
7.3m
Từ 80.000.000 đ/ chiếc
- Số cánh: 6 cánh
- Tốc độ max: 60 RPM
- Công suất: 1.8 kW
- Lưu lượng gió: 15.850 m³/ph
- Chiều cao lắp min: 6.0 m
- Chiều cao lắp max: 15 m
- Diện tích làm mát: Ø40 - Ø45m
Được Xây Dựng Cho
Mọi Không Gian Công Nghiệp
Quạt HVLS Hamilton Air được triển khai trên khắp các môi trường công nghiệp và thương mại khắc nghiệt nhất tại Việt Nam.
Luồng không khí liên tục duy trì sự thoải mái cho công nhân tại dây chuyền sản xuất. Giảm sự cố say nóng và cải thiện năng suất trong môi trường sản xuất nhiệt độ cao.
Một quạt HVLS phủ toàn bộ khoang kho. Loại bỏ ngưng tụ, giảm hư hỏng pallet và duy trì nhiệt độ ổn định cho hàng hóa cần điều kiện bảo quản kiểm soát.
Luồng không khí cao cấp không gây xâm phạm thị giác. Quạt HVLS đường kính lớn cung cấp chuyển động không khí êm ái, yên tĩnh nâng cao sự thoải mái showroom mà không cạnh tranh với xe trưng bày.
Quạt trần kiến trúc với lưu lượng gió chuẩn HVLS. Dòng Pandora V150e và V180e mang lại sự thoải mái cấp nhà hàng trong không gian ăn uống mở mà không có vẻ ngoài công nghiệp.
Luồng không khí lưu lượng cao tiếng ồn thấp cho nhà thi đấu, phòng gym và sân trong nhà. Chuẩn IP55 cho nhà thể thao độ ẩm cao nơi mồ hôi và nước vệ sinh xuất hiện thường xuyên.
Quạt chuẩn IP65/IP68 cho vùng ven biển phù hợp resort bãi biển, sảnh hồ bơi và không gian sảnh ngoài trời. Vỏ động cơ chống muối thiết kế cho khí hậu ven biển Việt Nam.
Hiệu quả làm mát cảm giác (Cooling Effect)
Tăng tốc độ bay hơi mồ hôi trên da người ⇒ cảm giác mát mẻ hơn từ 4–6°C so với nhiệt độ thực.
Không làm giảm nhiệt độ thực như điều hòa, mà giúp con người cảm thấy mát hơn, tương tự như ngồi trước quạt thường nhưng diện tích bao phủ rộng hơn nhiều.
Thời gian bảo hành: 03 năm (36 tháng)
✅ Áp dụng cho toàn bộ hệ thống quạt: motor PMSM, cánh quạt, hộp điều khiển VFD và bộ khung treo.
✅ Bảo hành theo đúng tiêu chuẩn kỹ thuật, bao gồm lỗi do nhà sản xuất, linh kiện hoặc lỗi kỹ thuật vận hành.
✽ PHẠM VI ỨNG DỤNG
Quạt HVLS Phù Hợp
Cho Những Không Gian Nào?
Với dải đường kính 1.5 – 7.3m và chiều cao lắp đặt 3.5 – 15m, quạt HVLS có thể triển khai trong hầu hết các loại công trình công nghiệp và thương mại tại Việt Nam.
🏭
Nhà xưởng sản xuất
Dệt may, điện tử, cơ khí, nhựa
📦
Kho & Logistics
Kho hàng, trung tâm PP, e-commerce
🏪
Siêu thị & TTTM
Khu bán lẻ lớn, nhà thi đấu, hội trường
🚗
Xưởng xe & Showroom
Nhà xưởng ôtô, showroom xe máy, garage
✈️
Sân bay & Nhà ga
Nhà ga quốc tế, depot tàu điện, metro
🌾
Nông nghiệp & Chăn nuôi
Trại gà, bò, heo, nhà lưới trồng rau
🏋️
Thể thao & Vui chơi
Sân cầu lông, gym, khu vui chơi trong nhà
⚓
Cảng & Kho lạnh
ICD, kho lạnh lớn, cảng hàng hóa
Quy trình lắp đặt 5 bước
Chuyên Nghiệp - HAMILTONAIR
Hamilton Air cung cấp dịch vụ lắp đặt trọn gói từ khảo sát đến nghiệm thu, đảm bảo đúng tiêu chuẩn IEC, ISO 10816 và quy chuẩn điện công nghiệp Việt Nam.
Kỹ sư HPAIR đến tận công trình: đo đạc không gian, kiểm tra kết cấu mái, phân tích nguồn điện và đặc điểm sử dụng.
Kiểm định tải trọng xà gồ/kèo thép. Lắp phụ kiện treo, bọ giảm chấn, pat góc đa hướng.
Kéo cáp 1P/3P 220V/380V từ tủ phân phối. Đấu nối VFD, tiếp địa, bảo vệ quá dòng theo IEC.
Bước 4 – Lắp cánh & Cân bằng
Gắn 6 cánh theo đúng mã số. Cân bằng động ISO 10816 — rung vận hành ≤2,3mm/s.Bước 5 – Chạy thử & Bàn giao
Test tốc độ, nhiệt độ, tiếng ồn, kết nối BMS/Modbus. Bàn giao hồ sơ nghiệm thu.HVLS VENTUS-6 V380e — Phân tích kỹ thuật
PMSM Gearless là gì và tại sao quan trọng?
PMSM (Permanent Magnet Synchronous Motor) — Động cơ đồng bộ nam châm vĩnh cửu — là công nghệ động cơ tiên tiến nhất hiện nay cho quạt HVLS công nghiệp. Khác với động cơ cảm ứng (induction motor) truyền thống cần hộp giảm tốc để hạ tốc độ xuống phù hợp cánh quạt, PMSM gearless kết nối trực tiếp với trục cánh nhờ tốc độ thấp nguyên bản (15–70 RPM).
Điều này mang lại ba lợi thế cốt lõi: hiệu suất cao hơn (không tổn thất qua bánh răng), tiếng ồn thấp hơn (không rung bánh răng), và bảo trì ít hơn (loại bỏ hoàn toàn dầu hộp số và ổ trục trung gian). HERO-6 V380e đạt hiệu suất ≥96,5% — đủ điều kiện chứng nhận IE5 theo IEC 60034-30-1.
IP65 vs IP53 vs IP68 — Nên chọn cấp nào?
Chỉ số IP (Ingress Protection) theo IEC 60529 gồm 2 chữ số: chữ số đầu là mức độ chống bụi (0–6), chữ số sau là mức độ chống nước (0–9K).
- IP55 (HERO-6 ADF tiêu chuẩn): Chống bụi hạn chế + chống nước phun góc ≤60°. Phù hợp xưởng khô, kho hàng thông thường.
- IP65 (VENTUS-6 V380e): Hoàn toàn chống bụi + chống tia nước phun từ mọi hướng. Phù hợp xưởng chế biến thực phẩm, trang trại, xưởng sơn.
- IP68 (HERO-6 X Series): Ngâm chìm hoàn toàn dưới nước. Dành cho bể xử lý nước, môi trường cực khắc nghiệt.
Với đại đa số nhà xưởng công nghiệp tại Việt Nam, IP65 là lựa chọn tối ưu về giá trị: đủ khả năng chống chịu vệ sinh xịt rửa hàng ngày mà không phát sinh chi phí premium của IP68.
Tính toán số lượng quạt cần thiết cho nhà xưởng
Công thức cơ bản: Số quạt = Diện tích nhà xưởng (m²) ÷ Diện tích phủ sóng / quạt (m²). Tuy nhiên, thực tế cần điều chỉnh theo các yếu tố:
- Chiều cao trần: Chiều cao >10m nên giảm sải cánh xuống một cỡ để tập trung dòng khí.
- Tải nhiệt nội thất: Xưởng cơ khí nặng, lò nhiệt cần tăng 20–30% số quạt.
- Phân vùng chức năng: Vùng làm việc, lối đi, khu vực máy móc có mật độ phủ sóng khác nhau.
- Mô phỏng CFD: Hamilton Air cung cấp báo cáo CFD miễn phí cho dự án >3 quạt.
Tiết kiệm điện — Con số thực tế
Một quạt HERO-6 V380e (7,3m) tiêu thụ khoảng 1,5–2,5 kW điện, tương đương một máy điều hòa 18.000 BTU. Nhưng trong khi điều hòa chỉ làm mát 25–30m², quạt HVLS lưu thông không khí hiệu quả cho 2.500m².
Với nhà xưởng 5.000m², thay vì 40–60 máy điều hòa công nghiệp (tổng công suất 600–1.800kW), bạn chỉ cần 2–3 quạt HVLS (tổng công suất 5–7kW). Tính theo giá điện sản xuất hiện tại tại Việt Nam (~1.800–2.500 VNĐ/kWh), tiết kiệm trên 1 tỷ đồng/năm là hoàn toàn có thể.
Câu hỏi thường gặp
Giải đáp về quạt HVLS VENTUS-6 V380e
Tổng hợp các câu hỏi thực tế từ khách hàng nhà máy, kho logistics và ban quản lý dự án.
Một quạt HERO-6 V380e với sải cánh 7,3m phủ sóng lưu thông không khí hiệu quả cho diện tích lên đến 2.500m² ở độ cao lắp đặt 5–10m. Với trần cao hơn (10–14m), diện tích phủ có thể tăng nhưng cần mô phỏng CFD để xác định chính xác. Với nhà xưởng lớn hơn, Hamilton Air tư vấn bố trí nhiều quạt theo lưới để đảm bảo độ đồng đều lưu thông không khí.
IP65 theo IEC 60529 có nghĩa: chữ số 6 = hoàn toàn chống bụi (không một hạt bụi nào lọt vào), chữ số 5 = chống tia nước phun trực tiếp từ mọi hướng. Trong thực tế, quạt hoạt động bình thường ngay cả khi vệ sinh xưởng bằng vòi xịt áp lực, trong môi trường ẩm cao như xưởng giết mổ, trang trại ẩm ướt, hoặc khu vực ngoài trời có mái che. IP65 là yêu cầu tối thiểu cho chứng nhận HACCP trong ngành chế biến thực phẩm.
Tùy sải cánh và tốc độ cài đặt, HERO-6 V380e tiêu thụ 1,5–2,5 kW. So với điều hòa công nghiệp cần 600–1.800 kW cho 5.000m² nhà xưởng, giải pháp HVLS chỉ cần 5–7 kW cho 2–3 quạt. Mức tiết kiệm điện thực tế đạt 60–70% tùy điều kiện vận hành. ROI điển hình trong 18–24 tháng.
Có. VFD tích hợp sẵn hỗ trợ BACnet và Modbus RTU
qua cổng RS-485,
cho phép kết nối với mọi hệ thống BMS/SCADA phổ biến
(Siemens Desigo, Johnson Controls Metasys, Schneider EcoStruxure…).
Có thể điều khiển từng quạt riêng lẻ hoặc theo nhóm, thiết
lập lịch tự động, giám sát năng lượng theo thời gian thực.
Điều khiển bằng remote không dây cũng có sẵn theo yêu cầu.
Thời gian lắp đặt trung bình 4–6 giờ/quạt với đội kỹ
thuật 2–3 người có chứng chỉ.
Điều kiện kỹ thuật: (1) Kết cấu mái chịu lực tối thiểu 5×
trọng lượng quạt, (2) Nguồn điện 3P 380V/50Hz tại vị trí lắp đặt,
(3) Chiều cao tối thiểu 3m (khuyến nghị 5–12m), (4) Không
gian an toàn bán kính 2× sải cánh từ tường/chướng ngại vật.
Hamilton Air cung cấp dịch vụ khảo sát và thiết kế miễn phí
cho mọi dự án.
HERO-6 V380e IP65: Phù hợp nhà xưởng cần cấp bảo vệ cao (xưởng thực phẩm, trang trại, xưởng sơn). Điện áp 3P 380V/50Hz. Tối ưu chi phí cho diện tích 1.000–2.500m²/quạt.
HERO-6 ADF: Dành cho không gian cần hiệu năng cực đại: nhà thi đấu, trung tâm logistics lớn, hangar hàng không.
Hamilton Air khuyến nghị bạn nên đặt lịch tư vấn để được phân tích cụ thể theo layout thực tế.
Nhận Báo Giá &
Tư Vấn Kỹ Thuật
Mỗi không gian có yêu cầu làm mát khác nhau. Điền thông tin để đội ngũ kỹ sư Hamilton Air tư vấn giải pháp HVLS phù hợp, kèm báo giá minh bạch và bản vẽ bố trí quạt tối ưu.
Mỗi không gian có yêu cầu làm mát khác nhau. Hãy liên hệ Hamilton Air để được tư vấn giải pháp quạt phù hợp, kèm báo giá minh bạch và thông số kỹ thuật rõ ràng.
Chúng tôi cung cấp báo giá dựa trên diện tích, chiều cao trần và mục đích sử dụng thực tế. Hãy điền thông tin dưới đây để được tư vấn chi tiết.
