Quạt trần HVLS là gì? Cấu tạo & nguyên lý hoạt động
Cẩm nang kỹ thuật đầy đủ về quạt trần công nghiệp cánh lớn quay chậm — cách chúng di chuyển hàng nghìn mét khối không khí mỗi phút để làm mát và lưu thông không khí cho nhà xưởng, kho vận và không gian thương mại.
Trong các nhà xưởng cao và rộng, không khí nóng luôn tích tụ dưới mái trong khi công nhân ở mặt sàn vẫn ngột ngạt. Lắp thêm điều hòa cho không gian hàng nghìn mét khối thường không khả thi về chi phí vận hành. Quạt trần HVLS ra đời để giải bài toán này bằng nguyên lý khí động học thay vì công suất điện.
Bài viết được biên soạn bởi bộ phận kỹ thuật thông gió của Hamilton Air, giúp bạn hiểu chính xác quạt HVLS là gì, cấu tạo gồm những bộ phận nào, cơ chế di chuyển không khí ra sao, và làm thế nào để chọn đúng thiết bị cho công trình của mình.
Quạt trần HVLS là gì?
Trả lời nhanh: Quạt trần HVLS (High Volume Low Speed — lưu lượng lớn, tốc độ thấp) là loại quạt trần công nghiệp có đường kính cánh rất lớn, thường từ 2 mét đến 7,3 mét, quay ở tốc độ chậm khoảng 30–70 vòng/phút. Thay vì thổi mạnh vào một điểm như quạt thông thường, quạt HVLS di chuyển một khối lượng không khí cực lớn với vận tốc nhẹ nhàng, tạo lớp gió sát sàn giúp làm mát và lưu thông không khí trên diện tích rộng.
Điểm khác biệt cốt lõi nằm ở triết lý thiết kế. Một chiếc quạt công nghiệp thông thường tăng công suất bằng cách quay nhanh hơn, tạo ra luồng gió xoáy tốc độ cao nhưng chỉ phủ được vùng hẹp và tắt dần rất nhanh. Quạt HVLS làm điều ngược lại: tăng đường kính cánh và giảm tốc độ vòng quay. Nhờ diện tích quét lớn, mỗi vòng quay dịch chuyển một cột không khí đồ sộ, lan tỏa đều và bền hơn nhiều.
Một quạt HVLS đường kính 7,3m có thể tạo vùng không khí lưu thông hiệu quả cho diện tích lên tới hàng trăm mét vuông — công việc mà có thể cần đến hàng chục quạt công nghiệp nhỏ mới thực hiện được, với mức tiêu thụ điện cao hơn nhiều lần.
Cách hiểu đơn giản: Quạt thường "thổi gió", quạt HVLS "khuấy động toàn bộ khối khí". Đó là lý do một quạt HVLS êm ái lại làm mát hiệu quả trên diện rộng hơn cả một dàn quạt công suất cao.
HVLS nghĩa là gì?
HVLS là viết tắt của cụm High Volume, Low Speed — dịch sát nghĩa là "lưu lượng cao, tốc độ thấp". Tên gọi này mô tả trực tiếp đặc tính kỹ thuật của quạt:
- High Volume (lưu lượng cao): khối lượng không khí di chuyển mỗi phút rất lớn, thường được đo bằng CFM (foot khối/phút) hoặc m³/h.
- Low Speed (tốc độ thấp): tốc độ vòng quay và vận tốc gió đầu ra đều thấp, nên gió mềm, không gây khó chịu, không thổi tung giấy tờ hay bụi mịn.
Trên thị trường Việt Nam, quạt HVLS còn được gọi bằng nhiều tên như quạt trần công nghiệp cánh lớn, quạt trần siêu lớn, hay quạt công nghiệp cỡ lớn. Về bản chất kỹ thuật, tất cả đều chỉ chung một dòng thiết bị vận hành theo nguyên lý lưu lượng lớn – tốc độ thấp.
Lưu ý: Không phải cứ quạt trần to là quạt HVLS. Yếu tố quyết định là thiết kế cánh khí động học và tỷ lệ đường kính lớn – tốc độ thấp, chứ không đơn thuần ở kích thước.
Cấu tạo quạt trần HVLS gồm những gì?
Một quạt HVLS chất lượng là tổ hợp của nhiều bộ phận được tính toán khí động học và cơ khí chính xác. Dưới đây là sơ đồ cấu tạo và vai trò của từng thành phần.
Giá treo & ống treo
Liên kết quạt với kết cấu trần/dầm. Được tính toán chịu tải trọng động, chống rung và đảm bảo khoảng cách an toàn tới trần.
Bộ điều khiển (Controller)
Điều chỉnh tốc độ, đảo chiều mùa hè/đông, hẹn giờ. Trên dòng cao cấp thường tích hợp màn hình OLED và kết nối thông minh.
Động cơ & Hub trung tâm
Trái tim của quạt. Động cơ PMSM gearless hoặc động cơ có hộp số truyền lực; hub là mâm liên kết cánh với trục động cơ.
Cánh quạt khí động học
Thường 5–8 cánh, biên dạng airfoil như cánh máy bay, làm từ hợp kim nhôm đùn định hình. Đây là yếu tố quyết định lưu lượng gió.
Winglet (cánh nhỏ đầu cánh)
Bộ phận nhỏ ở đầu mỗi cánh giúp giảm nhiễu động xoáy đầu cánh (tip vortex), tăng hiệu suất khí động và giảm tiếng ồn
Hệ thống an toàn
Cáp an toàn, khóa cánh và vòng bảo vệ giúp chống rơi cánh — yêu cầu bắt buộc với thiết bị treo trên cao trong khu vực có người.
Cánh khí động học — bộ phận quan trọng nhất
Không giống cánh phẳng của quạt giá rẻ, cánh HVLS có biên dạng airfoil giống cánh máy bay: mặt trên cong, mặt dưới phẳng hơn, góc tấn được tính toán tối ưu. Thiết kế này cho phép cánh "bám" và dồn không khí xuống hiệu quả ngay ở tốc độ thấp, đồng thời tiêu thụ ít năng lượng hơn nhiều.
Chất lượng của một quạt HVLS được quyết định ở khe hở giữa lý thuyết khí động học và độ chính xác gia công — không phải ở kích thước cánh.
— Bộ phận Kỹ thuật, Hamilton Air
Sai lầm phổ biến: Đánh giá quạt HVLS chỉ qua đường kính và số cánh. Hai quạt cùng 6 cánh 6m có thể chênh lệch lưu lượng và độ ồn rất lớn tùy vào biên dạng cánh, chất lượng động cơ và độ cân bằng động.
Tìm hiểu chi tiết hơn về thiết kế cánh khí động học và winglet →
04 — Cơ chế vật lý
Nguyên lý hoạt động của quạt HVLS
Quạt HVLS đẩy một cột không khí lớn thẳng xuống sàn. Khi chạm sàn, khối khí này lan tỏa theo phương ngang thành lớp gió sát sàn (horizontal floor jet), phủ diện tích gấp nhiều lần đường kính quạt. Lớp gió nhẹ 1–2 m/s làm tăng bay hơi mồ hôi trên da, tạo cảm giác mát mà không cần hạ nhiệt độ phòng. Khi đảo chiều, quạt phá vỡ phân tầng nhiệt, kéo khí nóng dưới mái xuống để hòa trộn đều.
Toàn bộ hiệu quả của quạt HVLS đến từ ba cơ chế vật lý kết hợp. Hãy đi qua từng bước.

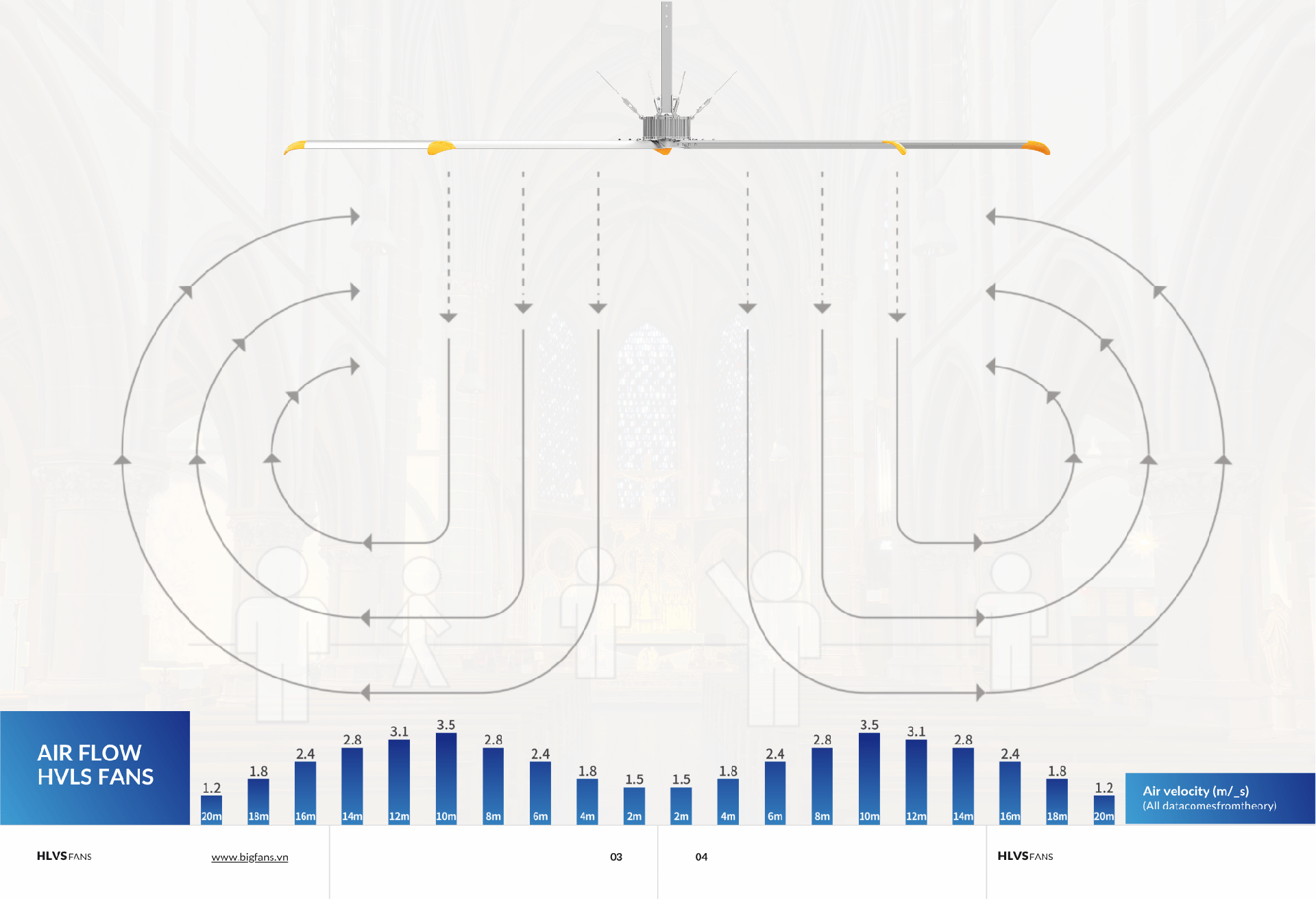

Vòng tuần hoàn không khí đặc trưng của quạt HVLS: xuống — lan tỏa sát sàn — hồi lưu theo tường
① Tạo cột không khí đi xuống
Khi cánh airfoil quay, chúng dồn một cột không khí có đường kính gần bằng đường kính quạt đi thẳng xuống. Vì tiết diện cột khí rất lớn, khối lượng không khí dịch chuyển đồ sộ dù vận tốc thấp — đây chính là ý nghĩa của "High Volume".
② Lan tỏa thành lớp gió sát sàn (Floor Jet)
Cột khí chạm sàn và bung ra mọi hướng, tạo thành một lớp không khí mỏng di chuyển ngang sát mặt sàn. Lớp gió này có thể vươn xa với bán kính phủ gấp 2–3 lần đường kính quạt, đưa gió mát tới tận vị trí công nhân đứng làm việc.
③ Hồi lưu và hòa trộn toàn khối khí
Khi lớp gió sát sàn gặp tường, nó dâng lên theo vách và quay trở lại vùng quạt, khép kín một vòng tuần hoàn liên tục. Nhờ đó toàn bộ khối không khí trong không gian được khuấy trộn đều, xóa các "túi khí" nóng, ẩm hoặc tù đọng.
Hiệu ứng làm mát bằng bay hơi (Comfort Cooling)
Quạt HVLS không làm giảm nhiệt độ không khí. Thay vào đó, luồng gió nhẹ tăng tốc độ bay hơi mồ hôi trên da, khiến cơ thể cảm nhận mát hơn nhiệt độ thực khoảng 3–7°C. Đây là cơ chế "cảm giác nhiệt" (thermal comfort) — vì sao một nhà xưởng 34°C vẫn dễ chịu khi có quạt HVLS.
Phá vỡ phân tầng nhiệt (Destratification)
Khí nóng nhẹ hơn nên luôn dồn lên dưới mái, tạo hiện tượng phân tầng nhiệt. Vào mùa lạnh hoặc trong không gian có sưởi, quạt HVLS đảo chiều tốc độ thấp để kéo lớp khí ấm trên cao xuống đều toàn không gian — giúp tiết kiệm đáng kể chi phí sưởi và tận dụng nhiệt lãng phí.
Expert tip: Trong nhà xưởng có điều hòa, quạt HVLS hoạt động như "cánh tay nối dài" của HVAC — giúp phân phối khí lạnh đều hơn, cho phép nâng nhiệt độ cài đặt lên 2–3°C mà vẫn giữ cảm giác thoải mái, giảm tải điện làm lạnh.
05 — So sánh
Quạt HVLS khác gì quạt công nghiệp thường?
Bảng dưới đây so sánh trực tiếp hai nhóm thiết bị trên các tiêu chí kỹ thuật quan trọng khi lựa chọn cho nhà xưởng.
So sánh quạt trần HVLS và quạt công nghiệp tốc độ cao thông thường.| Tiêu chí | Quạt HVLS | Quạt công nghiệp thường |
|---|---|---|
| Đường kính | 2 – 7,3 m | 0,4 – 1,5 m |
| Tốc độ quay | Thấp (~30–70 RPM) | Cao (400–1400 RPM) |
| Vận tốc gió | Nhẹ, đều (1–2 m/s) | Mạnh, xoáy, tắt nhanh |
| Diện tích phủ | Rất rộng (hàng trăm m²) | Hẹp, cục bộ |
| Độ ồn | Thấp | Cao |
| Tiêu thụ điện / m² phủ | Rất thấp | Cao |
| Phá phân tầng nhiệt | Có | Hầu như không |
| Số thiết bị cần lắp | Ít (1 quạt phủ vùng lớn) | Nhiều |
| Chi phí đầu tư ban đầu | Cao hơn/đơn vị | Thấp hơn/đơn vị |
Ưu điểm quạt HVLS
- Phủ diện tích lớn với ít thiết bị
- Vận hành êm, tiết kiệm điện vượt trội
- Làm mát và lưu thông khí toàn không gian
- Giảm tải và tăng hiệu quả cho HVAC
- Tuổi thọ cao, ít bảo trì (dòng PMSM)
Điểm cần cân nhắc
- Chi phí đầu tư ban đầu cao hơn/chiếc
- Yêu cầu chiều cao trần tối thiểu
- Cần tính toán khoảng cách lắp đặt hợp lý
- Đòi hỏi kết cấu treo đủ tải trọng
Khi tính trên chi phí sở hữu dài hạn (điện năng, bảo trì, diện tích phủ), quạt HVLS gần như luôn là phương án kinh tế hơn cho không gian lớn.
06 — Công nghệ động cơ
Công nghệ động cơ: PMSM, BLDC hay hộp số?
Động cơ quyết định hiệu suất, độ ồn, độ bền và chi phí vận hành của cả chiếc quạt. Có ba nhóm công nghệ chính trên thị trường quạt HVLS.
So sánh các công nghệ động cơ dùng cho quạt HVLS.| Yếu tố | PMSM Gearless | BLDC | Cảm ứng + Hộp số |
|---|---|---|---|
| Nguyên lý | Nam châm vĩnh cửu đồng bộ, không hộp số | Một chiều không chổi than, điều khiển số | Động cơ AC truyền qua bộ giảm tốc |
| Hiệu suất | Rất cao | Cao | Trung bình |
| Độ ồn | Rất thấp | Thấp | Cao hơn (từ hộp số) |
| Bảo trì | Rất ít (không hộp số) | Ít | Cần thay dầu hộp số |
| Tuổi thọ | Rất cao | Cao | Trung bình |
| Điều khiển tốc độ | Chính xác, mượt | Chính xác | Hạn chế hơn |
| Rủi ro rò rỉ dầu | Không | Không | Có |
Vì sao PMSM là tiêu chuẩn của dòng cao cấp?
Động cơ PMSM (Permanent Magnet Synchronous Motor) loại bỏ hoàn toàn hộp số — nguyên nhân chính gây ồn, hao mòn và rò rỉ dầu ở các thiết kế cũ. Nhờ nam châm vĩnh cửu, PMSM cho mô-men xoắn lớn ở tốc độ thấp, đúng nhu cầu của quạt HVLS, đồng thời tiết kiệm điện, êm và gần như miễn bảo trì. Đây là lý do các dòng Hamilton Air HERO và VENTUS đều sử dụng động cơ PMSM.
Xem chi tiết: So sánh động cơ PMSM và BLDC → · Bảng chỉ số IP và ứng dụng →
Expert tip: Với môi trường ẩm, bụi, hóa chất hay ven biển, hãy kiểm tra cả cấp bảo vệ IP của động cơ. Xưởng thực phẩm và kho lạnh thường cần IP65–IP68 để đảm bảo độ bền.
07 — Giá trị mang lại
Lợi ích thực tế của quạt HVLS
- Cải thiện điều kiện làm việc: giảm stress nhiệt, tăng năng suất và an toàn lao động.
- Tiết kiệm năng lượng: phủ diện rộng với công suất thấp; giảm tải cho hệ thống điều hòa.
- Lưu thông không khí: xóa túi khí tù đọng, giảm mùi, ẩm và ngưng tụ hơi nước.
- Kiểm soát độ ẩm: hạn chế ẩm mốc trên hàng hóa, sàn và kết cấu.
- Vận hành êm: không gây khó chịu, phù hợp cả không gian thương mại cao cấp.
- Chi phí vận hành thấp: dòng PMSM tiết kiệm điện và gần như miễn bảo trì.
08 — Ứng dụng
Quạt HVLS phù hợp với không gian nào?
Quạt HVLS phát huy tối đa ở những không gian trần cao, diện tích lớn và nhiều người/nguồn nhiệt:
Công nghiệp
Nhà máy & xưởng sản xuất
Giảm stress nhiệt cho công nhân, ổn định môi trường sản xuất.
Logistics
Kho vận & trung tâm phân phối
Chống ẩm mốc hàng hóa, làm mát khu vực bốc xếp.
Thương mại
Trung tâm thương mại, showroom
Lưu thông khí êm ái, thẩm mỹ, tăng trải nghiệm khách.
Công cộng
Nhà thi đấu, triển lãm, hangar
Làm mát không gian siêu lớn nơi điều hòa không khả thi.

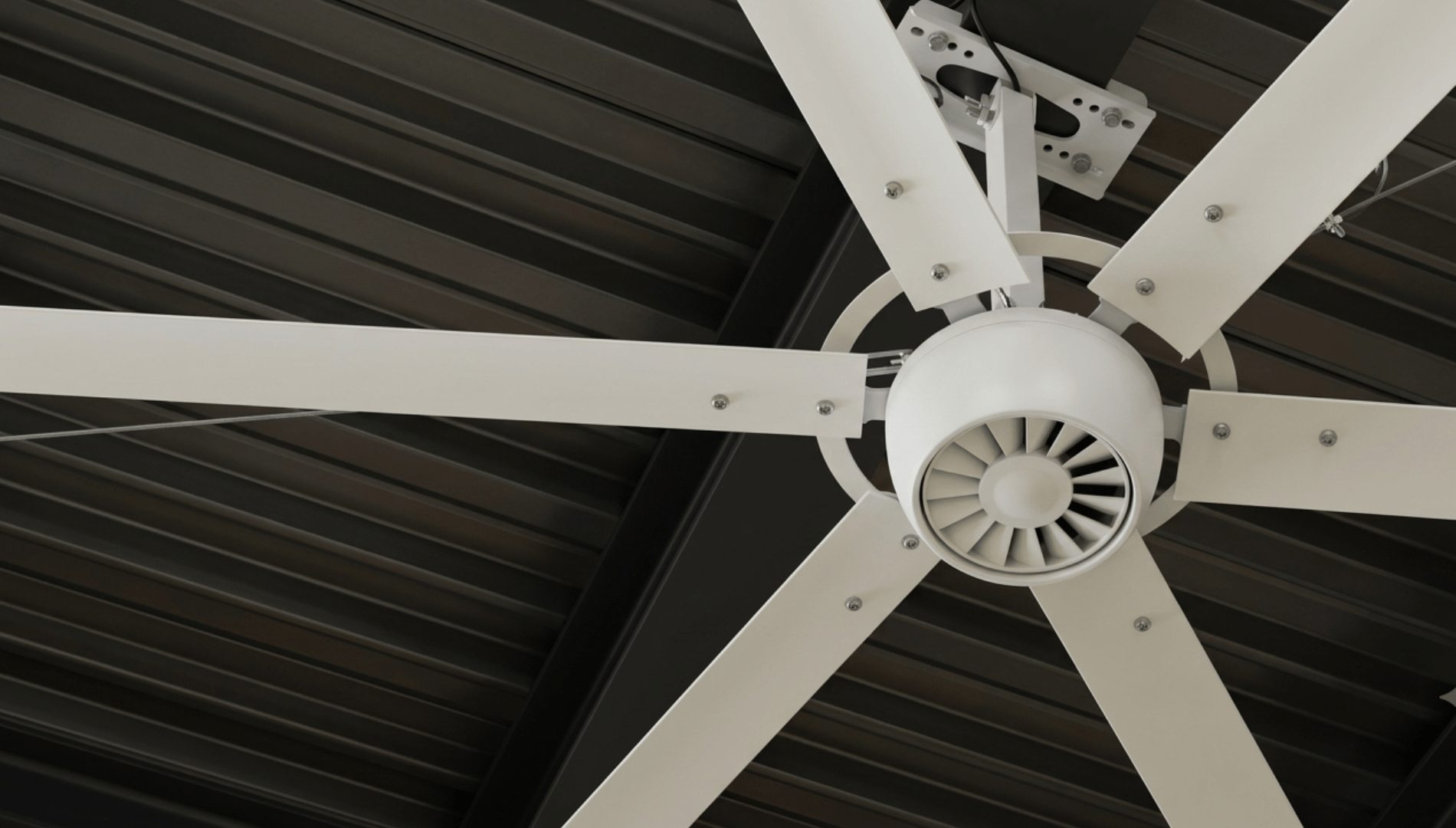

Với không gian nội thất sang trọng như nhà hàng, khách sạn hay biệt thự, dòng quạt kiến trúc Hamilton Air PANDORA mang lại hiệu quả làm mát kèm thẩm mỹ cao cấp.
09 — Hướng dẫn lựa chọn
Cách chọn quạt HVLS phù hợp
Việc chọn quạt HVLS nên dựa trên phân tích kỹ thuật, không nên chọn theo giá. Quy trình tư vấn của Hamilton Air gồm các bước sau:
Khảo sát không gian
Đo diện tích, chiều cao trần, kết cấu treo và bố trí vật cản trên cao.Xác định nguồn nhiệt & tải nhiệt
Máy móc tỏa nhiệt, mật độ người, ánh nắng qua mái, hệ thống HVAC hiện hữu.Tính đường kính & số lượng quạt
Từ diện tích phủ mong muốn, xác định đường kính tối ưu và khoảng cách giữa các quạt.Chọn động cơ & cấp bảo vệ IP
Ưu tiên PMSM cho hiệu quả dài hạn; chọn IP theo môi trường (ẩm, bụi, ven biển).Kiểm tra kết cấu & an toàn
Đảm bảo dầm/trần chịu tải, có cáp an toàn và khoảng cách vận hành đạt chuẩn.
Checklist trước khi mua
- Chiều cao trần tối thiểu đạt yêu cầu lắp đặt
- Kết cấu treo đủ khả năng chịu tải trọng động
- Động cơ PMSM/BLDC có thông số hiệu suất minh bạch
- Cấp bảo vệ IP phù hợp môi trường vận hành
- Có hệ thống an toàn chống rơi cánh
- Chế độ bảo hành và hỗ trợ kỹ thuật rõ ràng
Các con số về đường kính, RPM và diện tích phủ trong bài là dải giá trị tham khảo chung của ngành. Thông số chính xác cho công trình cụ thể cần được xác định qua khảo sát và tài liệu kỹ thuật của từng model.
10 — Bài học thực tế
Sai lầm thường gặp khi chọn & lắp quạt HVLS
- Chọn theo giá thay vì kỹ thuật: dẫn tới quạt thiếu công suất phủ hoặc động cơ kém bền.
- Lắp quá thấp hoặc quá gần trần: làm nghẽn dòng khí, giảm mạnh hiệu quả floor jet.
- Bố trí quạt quá gần nhau: gây nhiễu loạn luồng khí, triệt tiêu hiệu quả lẫn nhau.
- Bỏ qua cấp IP: quạt hỏng sớm trong môi trường ẩm, bụi hoặc ăn mòn.
- Không tính tải trọng kết cấu: rủi ro an toàn nghiêm trọng.
11 — Dự án thực tế
Ví dụ minh họa hiệu quả
Dự án điển hình · Nhà xưởng logistics
Thay dàn 20 quạt công nghiệp bằng quạt HVLS
Một nhà kho cao 9m trước đây dùng hàng chục quạt treo tường công suất cao nhưng công nhân vẫn nóng, khu vực giữa kho tù đọng khí. Sau khi thay bằng số ít quạt HVLS đường kính lớn bố trí theo lưới tối ưu, luồng khí phủ đều toàn mặt sàn, độ ồn giảm rõ rệt và điện năng cho hệ thống làm mát giảm đáng kể.
1 : 5+tỷ lệ thay thế quạt
Ồn ↓môi trường êm hơn
Điện ↓giảm chi phí vận hành
Đây là ví dụ minh họa nguyên lý; kết quả thực tế phụ thuộc vào điều kiện từng công trình. Xem các dự án đã triển khai của Hamilton Air →
