Tiêu Chuẩn Lắp Đặt Quạt HVLS — Hướng Dẫn Kỹ Thuật Đầy Đủ

Quạt HVLS (High Volume Low Speed) là thiết bị cơ khí quay tốc độ thấp nhưng sở hữu đường kính cánh lớn — phổ biến từ 2,5 m đến hơn 7 m — trọng lượng có thể vượt 90 kg và treo cố định phía trên đầu người lao động, hàng hóa, dây chuyền sản xuất. Một sai lệch nhỏ trong khoảng cách lắp đặt, lực siết bu lông hay vị trí tương quan với hệ thống sprinkler không chỉ làm giảm hiệu suất làm mát mà còn tạo ra rủi ro an toàn thực sự.

Bài viết tổng hợp các tiêu chuẩn kỹ thuật quốc tế đang được ngành HVLS tham chiếu — UL 507, AMCA 230, NFPA 13/72 — đối chiếu với thực tế khảo sát và thi công của đội ngũ kỹ sư Hamilton Air tại nhà máy, kho vận Việt Nam. Đây là tài liệu tham khảo dành cho quản lý nhà máy, đơn vị tư vấn M&E, nhà thầu cơ điện và bất kỳ ai chuẩn bị đưa quạt HVLS vào công trình.

01 — Nền Tảng

Vì Sao Tiêu Chuẩn Lắp Đặt Quyết Định Hiệu Quả & An Toàn

Quạt HVLS không phải là quạt trần dân dụng thu nhỏ. Sai số vài chục centimet trong khoảng cách lắp đặt có thể làm thay đổi hoàn toàn hiệu suất luồng gió — và trong trường hợp xấu nhất, gây mất an toàn cho cả nhà xưởng.

Ảnh hưởng đến hiệu suất làm mát

Lắp quá gần trần khiến luồng khí hồi lưu phía trên cánh quạt bị cản trở — hiện tượng kỹ sư gọi là "đói gió" (starvation effect) — làm giảm lưu lượng gió thực tế dù motor vẫn tiêu thụ đúng công suất thiết kế. Ngược lại, bố trí quạt quá dày khiến luồng khí giữa các quạt triệt tiêu lẫn nhau, gây nhiễu loạn và giảm hiệu quả làm mát tổng thể của cả hệ thống.

Ảnh hưởng đến an toàn vận hành

Một quạt HVLS công nghiệp treo tĩnh 24/7 phía trên khu vực sản xuất, chịu tải động liên tục do rung động khi quay. Nếu kết cấu treo, bu lông hoặc hệ cáp an toàn không đạt chuẩn, rủi ro không chỉ dừng ở giảm tuổi thọ thiết bị mà còn liên quan trực tiếp đến an toàn lao động và trách nhiệm pháp lý của chủ đầu tư.

Lưu ý thực tế: Phần lớn tranh chấp bảo hành quạt HVLS mà đội ngũ Hamilton Air ghi nhận bắt nguồn từ sai số trong quá trình lắp đặt — không phải lỗi thiết bị. Đây là lý do các nhà sản xuất uy tín luôn gắn điều kiện bảo hành với việc tuân thủ đúng tiêu chuẩn lắp đặt.

02 — Khung Tham Chiếu

Các Tiêu Chuẩn Quốc Tế Liên Quan Đến Quạt HVLS

Ngành HVLS toàn cầu vận hành dựa trên một bộ tiêu chuẩn kỹ thuật tương đối thống nhất, bao trùm từ an toàn điện – cơ khí đến phòng cháy chữa cháy và kháng chấn.

Tiêu chuẩn	Phạm vi áp dụng	Nội dung chính
UL 507	An toàn điện & cơ khí	Kiểm định linh kiện điện, xác lập chiều cao lắp đặt an toàn cho quạt trần công nghiệp
AMCA 230	Hiệu suất khí động học	Phương pháp thử nghiệm chuẩn hóa lưu lượng gió, tốc độ và công suất tiêu thụ
NFPA 13	Hệ thống sprinkler chữa cháy	Quy định khoảng cách hình học giữa quạt và đầu phun sprinkler
NFPA 72	Hệ thống báo cháy	Yêu cầu liên động tự ngắt quạt khi có tín hiệu báo cháy
ASCE 7 / TCVN 9386	Kháng chấn, tải trọng gió	Gia cố kết cấu treo tại khu vực có nguy cơ động đất hoặc gió mạnh
IEC 60335 / CE	An toàn điện công nghiệp	Tiêu chuẩn thiết kế motor, tủ điều khiển và biến tần (VFD)

Bối cảnh Việt Nam: Hiện Việt Nam chưa ban hành TCVN riêng cho quạt HVLS. Thông lệ ngành là áp dụng bộ tiêu chuẩn quốc tế nêu trên, kết hợp quy chuẩn xây dựng và PCCC hiện hành, có sự thẩm định của đơn vị tư vấn M&E và cơ quan chức năng địa phương theo từng dự án. (Khuyến nghị thực hành — cần xác nhận cụ thể theo yêu cầu từng công trình.)

03 — Thông Số Cốt Lõi

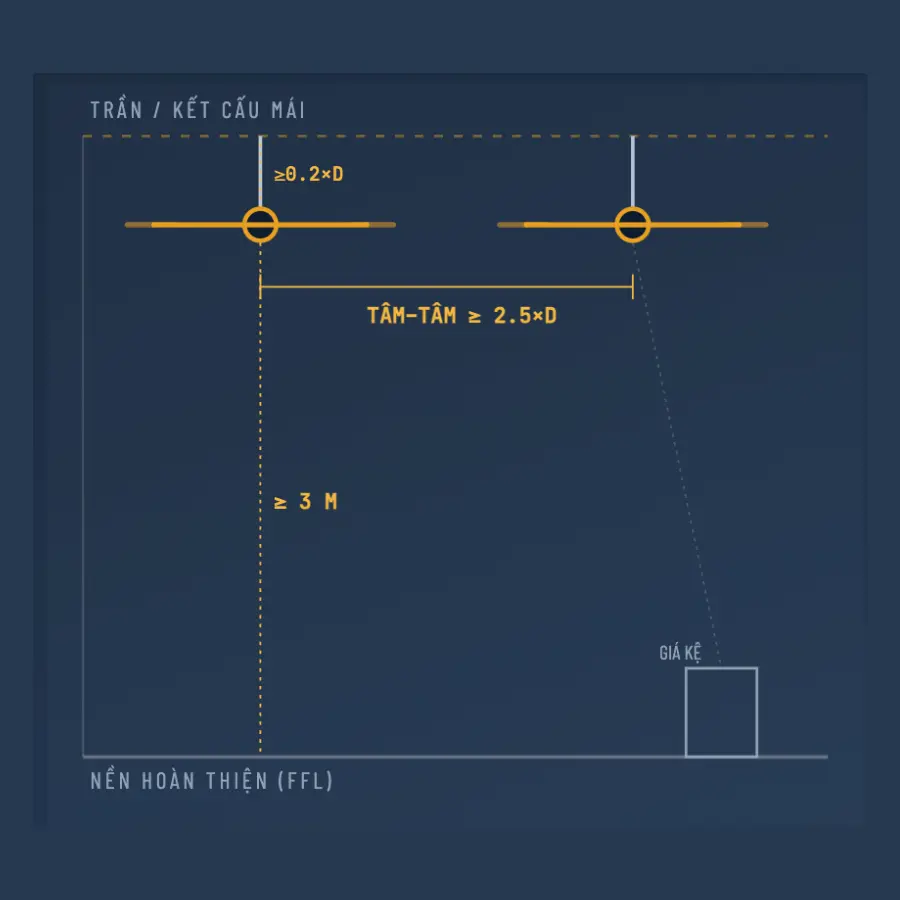

Tiêu Chuẩn Khoảng Cách Lắp Đặt Quạt HVLS

Đây là nhóm thông số ảnh hưởng trực tiếp và rõ rệt nhất đến cả hiệu suất luồng gió lẫn mức độ an toàn khi vận hành.

Chiều cao tối thiểu tới sàn

Với quạt công nghiệp đường kính lớn, cánh quạt cần cách sàn hoàn thiện tối thiểu khoảng 3 m, nhằm tránh va chạm với xe nâng, giá kệ cao và hạn chế luồng gió giật quá mạnh ngay tại tầng thấp nơi người lao động di chuyển.

Khoảng cách từ cánh quạt tới trần / kết cấu mái

Khoảng trống phía trên cánh quạt nên đạt tối thiểu xấp xỉ 0,2 lần đường kính cánh. Nếu quá gần trần, luồng khí hồi lưu bị cản, gây hiệu ứng đói gió đã đề cập ở phần trước.

Khoảng cách giữa hai quạt (tâm – tâm)

Nguyên tắc phổ biến trong ngành: khoảng cách tâm – tâm giữa hai quạt liền kề tối thiểu bằng 2,5 lần đường kính cánh, để tránh xung đột và nhiễu loạn luồng khí giữa các quạt.

Đường kính quạt (D)	Khoảng cách tới trần (~0,2×D)	Cao độ tối thiểu tới sàn	Khoảng cách tâm–tâm (2,5×D)
2,5 m	~0,5 m	3 m	~6,25 m
3,7 m	~0,75 m	3 m	~9,25 m
5,0 m	~1,0 m	3 m	~12,5 m
7,3 m	~1,5 m	3 m	~18,25 m

* Số liệu tham khảo theo thông lệ ngành quốc tế — Engineering Assumption. Cần đối chiếu catalogue kỹ thuật chính thức của từng model cụ thể trước khi thi công.

Khoảng cách tới vật cản

Cột, giá kệ, đèn chiếu sáng, đường ống gió cần cách vùng quét của cánh quạt tối thiểu 0,6 m theo mọi hướng để đảm bảo luồng khí không bị cản trở cục bộ.

04 — Kỹ Thuật Kết Cấu

Tiêu Chuẩn Kết Cấu Treo & Chịu Lực

Quạt HVLS treo tĩnh 24/7 phía trên khu vực sản xuất và chịu tải động liên tục do rung động khi vận hành — kết cấu treo phải được tính toán như một hạng mục kỹ thuật độc lập, không thể ước lượng cảm tính.

Trọng lượng thực tế của quạt công nghiệp cỡ lớn dao động khoảng 20–90 kg tùy đường kính. Xà gồ, vì kèo hoặc tấm gia cố tại vị trí treo cần được kỹ sư kết cấu tính toán dựa trên cả tải tĩnh lẫn tải động phát sinh khi motor vận hành ở tốc độ tối đa.

Bu lông cấp bền cao: khuyến nghị dùng bu lông cấp bền tương đương Grade 8 thay vì loại thông thường, vì lực siết bằng súng bắn vít cầm tay dễ vượt ngưỡng chịu lực của bu lông cấp thấp, gây nứt gãy tiềm ẩn theo thời gian.
Torque siết bu lông: phải tuân theo thông số nhà sản xuất công bố cho từng model — không dùng cảm tính hoặc siết theo kinh nghiệm.
Hệ cáp an toàn kép: cáp phía trên nối khung treo với kết cấu mái, hai cáp phía dưới nối cụm motor–hub với ống treo — đây là lớp dự phòng bắt buộc nếu bu lông chính gặp sự cố.
Dây giằng bổ sung (guy wire): áp dụng cho công trình có nguy cơ gió mạnh hoặc động đất, tham chiếu TCVN 9386 để tính lực kháng chấn ngang.
Biên bản nghiệm thu kết cấu: cần có xác nhận bằng văn bản của kỹ sư kết cấu trước khi đưa quạt vào vận hành chính thức.

05 — Bắt Buộc Tuân Thủ

Tiêu Chuẩn Phòng Cháy Chữa Cháy (PCCC)

Đây là hạng mục thường bị bỏ sót nhất khi lắp đặt quạt HVLS — nhưng lại là điều kiện tiên quyết để công trình đạt nghiệm thu PCCC.

Nếu nhà xưởng có trang bị hệ thống sprinkler, theo nguyên tắc thực hành phổ biến dẫn xuất từ NFPA 13: mỗi quạt cần được bố trí căn giữa 4 đầu phun sprinkler liền kề, khoảng cách thẳng đứng từ cánh quạt tới đầu phun (deflector) tối thiểu 914 mm (3 ft), và toàn bộ hệ thống quạt phải liên động với hệ báo cháy để tự động ngắt ngay khi phát hiện tín hiệu dòng nước — theo nguyên lý phối hợp với NFPA 72.

⚠ Lưu ý bắt buộc: Không tự ý lắp quạt HVLS mà chưa đối chiếu bản vẽ hệ thống sprinkler và báo cháy hiện hữu. Tại Việt Nam, hạng mục PCCC cần được đơn vị tư vấn chuyên môn và cơ quan chức năng địa phương thẩm duyệt, đặc biệt với nhà máy FDI và kho vận có yêu cầu nghiệm thu nghiêm ngặt.

Hamilton Air luôn đối chiếu layout lắp đặt quạt với bản vẽ PCCC hiện trạng của công trình trước khi triển khai thi công, nhằm đảm bảo không phát sinh xung đột khi nghiệm thu.

06 — Hệ Thống Điện

Tiêu Chuẩn Điện & Hệ Thống Điều Khiển

Một quạt HVLS vận hành liên tục nhiều năm — hệ thống điện và điều khiển đi kèm cần được thiết kế như một mạch độc lập, không san sẻ tải với thiết bị khác.

Nguồn điện riêng: kéo từ tủ điện DB gần nhất tới từng quạt, có CB bảo vệ quá tải riêng biệt cho mỗi thiết bị.
Tiếp địa đầy đủ: khung quạt và tủ điều khiển VFD đều cần được tiếp địa theo quy định an toàn điện hiện hành.
Cấp bảo vệ IP của tủ VFD: tối thiểu IP54, nâng lên IP65–IP66 với môi trường nhiều bụi, ẩm hoặc hóa chất.
Cấp bảo vệ IP của motor quạt: khuyến nghị tối thiểu IP54 cho nhà xưởng thông thường, IP65–IP67 cho môi trường ẩm ướt, xưởng thực phẩm hoặc khu vực gần biển.
Vị trí đặt tủ điều khiển: nên cách xa nguồn nhiệt bức xạ như lò sấy, máy hàn, đèn hồng ngoại để bảo vệ tuổi thọ linh kiện điện tử.

Nhiều dòng biến tần công nghiệp hiện nay còn tích hợp cảm biến rung/va chạm, tự động ngắt quạt khi phát hiện bất thường trong quá trình vận hành — một lớp an toàn bổ sung đáng cân nhắc cho nhà xưởng có mật độ lao động cao.

07 — Phối Hợp Hệ Thống

Khoảng Cách Với Thiết Bị Khác Trong Nhà Xưởng

Quạt HVLS hiếm khi tồn tại độc lập trong một nhà xưởng — luôn cần phối hợp với cầu trục, hệ chiếu sáng và hệ thống HVAC hiện hữu.

Cầu trục (overhead crane)

Quạt cần cách đường di chuyển của cầu trục tối thiểu 914 mm. Nếu bắt buộc lắp phía trên hành trình cầu trục, nên giới hạn đường kính quạt tối đa khoảng 5,5 m để giảm rủi ro rung động cộng hưởng, đồng thời tăng tần suất kiểm tra bu lông kết cấu và hệ an toàn.

Hệ thống chiếu sáng

Tránh lắp quạt ngay phía trên đèn để hạn chế hiệu ứng nhấp nháy do cánh quạt cắt ngang chùm sáng mỗi vòng quay. Nếu có nhu cầu tích hợp đèn LED, nên chọn model hỗ trợ sẵn light-kit đồng bộ từ nhà sản xuất.

Miệng gió HVAC

Nếu quạt nằm phía trên hoặc dưới miệng gió cấp/hồi của hệ HVAC, khoảng cách tối thiểu phải bằng 1 lần đường kính cánh quạt. Trường hợp quạt buộc phải nằm trong luồng miệng gió, cần tư vấn kỹ sư điều chỉnh hướng thổi để tránh tác động trực tiếp lên cánh quạt.

Nhà xưởng trần thấp hoặc công trình thuê

Đây là bối cảnh phù hợp với dòng quạt trụ đứng di động — không phụ thuộc kết cấu trần, chỉ cần mặt sàn phẳng và nguồn điện, tránh hoàn toàn các ràng buộc về khoảng cách trần đã nêu ở phần trước. Tham khảo quạt trụ đứng HVLS AIRONE ALF45 cho ứng dụng này.

08 — Thực Thi

Quy Trình Lắp Đặt Chuẩn Kỹ Sư — 7 Bước

Quy trình Hamilton Air áp dụng cho mọi dự án lắp đặt quạt HVLS, từ nhà xưởng đơn lẻ đến kho vận quy mô lớn.

1
Khảo sát hiện trạng
Đo chiều cao tịnh, xác định vị trí xà gồ/vì kèo chịu lực, đối chiếu bản vẽ PCCC, HVAC và điện hiện hữu.
2
Tính toán layout
Xác định số lượng, đường kính và tọa độ từng quạt dựa trên diện tích, chiều cao và các khoảng cách tối thiểu đã nêu ở mục 3.
3
Kiểm tra & gia cố kết cấu
Lắp tấm gia cố chịu lực tại vị trí treo nếu xà gồ hiện hữu chưa đủ tải, có xác nhận bằng văn bản của kỹ sư kết cấu.
4
Lắp ống treo & cụm motor–hub
Siết bu lông đúng cấp bền và torque quy định, lắp hoàn chỉnh hệ cáp an toàn kép.
5
Lắp cánh quạt (airfoil)
Cân chỉnh cân bằng động để tránh rung lắc khi vận hành ở tốc độ cao.
6
Đấu nối điện & tủ VFD
Kéo dây nguồn riêng, đấu tiếp địa, lắp đặt và cài đặt thông số biến tần theo model.
7
Chạy thử & nghiệm thu
Tăng tốc độ từ thấp đến tối đa, kiểm tra độ rung, tiếng ồn, dòng điện vận hành, xác nhận liên động báo cháy (nếu có) và bàn giao hồ sơ nghiệm thu.

09 — Rủi Ro Thường Gặp

Sai Lầm Thường Gặp Khi Lắp Đặt Quạt HVLS

Phần lớn sự cố và tranh chấp bảo hành đến từ một trong sáu lỗi lắp đặt sau đây.

Lắp quá gần trần

Gây hiệu ứng đói gió, giảm lưu lượng gió thực tế dù motor vẫn chạy đúng công suất thiết kế.

Bỏ qua khoảng cách sprinkler

Vi phạm nguyên tắc NFPA 13, khiến công trình không đạt nghiệm thu PCCC.

Dùng bu lông không đúng cấp bền

Nguy cơ nứt gãy kết cấu treo sau thời gian dài chịu rung động liên tục.

Không lắp hệ cáp an toàn kép

Mất lớp dự phòng cần thiết khi bu lông chính gặp sự cố bất ngờ.

Đấu điện chung tải, không CB riêng

Tăng nguy cơ quá tải và chập cháy cho toàn hệ thống điện nhà xưởng.

Bố trí quạt quá dày

Khoảng cách dưới 2,5 lần đường kính khiến luồng khí giữa các quạt triệt tiêu lẫn nhau.

10 — Thực Tế Triển Khai

Case Study: Nhà Máy Sản Xuất Giày Xuất Khẩu Tại Long An

Bài toán

Nhà xưởng mái kèo cao 8,5 m, yêu cầu luồng gió không được thổi bay các vật liệu nhẹ trên bàn thao tác như đế giày, vải lót — trong khi vẫn phải làm mát đồng đều toàn bộ diện tích sản xuất.

Giải pháp kỹ thuật

Hamilton Air khảo sát và đề xuất bố trí quạt HVLS đường kính 2,5 m theo 2 hàng, khoảng cách giữa hai hàng 5–7 m để tránh xung đột luồng khí, khoảng cách tới tường tối thiểu bằng 2 lần bán kính cánh. Ống treo được tính toán lại để đưa hub quạt xuống đúng cao độ tối thiểu 3,0 m so với nền hoàn thiện — thay vì áp dụng thông số mặc định của nhà sản xuất, vốn được tính cho độ cao mái khác với thực tế công trình.

Vị trí treo được gia cố bằng tấm thép chịu lực bắt vào xà gồ hiện hữu, lắp hoàn chỉnh hệ cáp an toàn dự phòng. Biến tần được hiệu chỉnh để đạt tốc độ gió tầng thấp trong khoảng 0,3–1,2 m/s — nằm trong ngưỡng thoải mái theo khuyến nghị ASHRAE 55, không gây sốc nhiệt hay thổi bay vật liệu nhẹ trên chuyền sản xuất.

10 — Thực Tế Triển Khai

Case Study: Nhà Máy Sản Xuất Giày Xuất Khẩu Tại Long An

Bài toán

Giải pháp kỹ thuật

* Tên khách hàng được ẩn danh theo thỏa thuận bảo mật dự án. Thông số kỹ thuật được trình bày nhằm minh họa nguyên tắc tính toán, không phải cam kết áp dụng chung cho mọi công trình.

3,0 M

CAO ĐỘ CÁNH QUẠT

<45 DB

ĐỘ ỒN VẬN HÀNH

0,3–1,2 M/S

TỐC ĐỘ GIÓ TẦNG THẤP

5–7 M

KHOẢNG CÁCH GIỮA 2 HÀNG

11 — Duy Trì Tiêu Chuẩn

Bảo Trì Sau Lắp Đặt Liên Quan Đến An Toàn

Tuân thủ tiêu chuẩn lắp đặt chỉ là bước khởi đầu — kiểm tra định kỳ mới là yếu tố duy trì an toàn trong suốt vòng đời thiết bị.

Tần suất khuyến nghị: tối thiểu 1 lần/năm, tăng lên 2 lần/năm với môi trường khắc nghiệt như bụi, ẩm hoặc hóa chất.
Nội dung kiểm tra: cáp an toàn trên và dưới (độ căng, dấu hiệu sờn), toàn bộ bu lông kết cấu và bu lông cánh (đúng torque), hộp giảm tốc (rò rỉ dầu nếu có), dấu hiệu ăn mòn hoặc rỗ kim loại, đấu nối điện trong hộp motor.
Khu vực gần cầu trục: nên tăng tần suất kiểm tra do rung động cộng hưởng có thể làm lỏng bu lông nhanh hơn bình thường.
Hồ sơ bảo trì: thường là điều kiện bắt buộc để duy trì hiệu lực bảo hành của nhà sản xuất — nên lưu trữ đầy đủ theo từng lần kiểm tra.

Tham khảo thêm: hướng dẫn bảo trì quạt HVLS định kỳ và so sánh quạt HVLS với quạt công nghiệp truyền thống.

12 — Giải Đáp

Câu Hỏi Thường Gặp Về Tiêu Chuẩn Lắp Đặt Quạt HVLS

Quạt HVLS cần lắp cách sàn tối thiểu bao nhiêu mét?

Với quạt công nghiệp cỡ lớn, thông lệ ngành khuyến nghị cánh quạt phải cách sàn hoàn thiện tối thiểu 3 mét, đảm bảo an toàn cho người và thiết bị di chuyển bên dưới.

Khoảng cách giữa 2 quạt HVLS là bao nhiêu?

Tối thiểu 2,5 lần đường kính cánh quạt tính theo tâm–tâm, nhằm tránh xung đột và nhiễu loạn luồng khí giữa các quạt.

Quạt HVLS có bắt buộc theo tiêu chuẩn PCCC không?

Nếu nhà xưởng có hệ thống sprinkler, vị trí quạt phải tuân theo nguyên tắc NFPA 13: căn giữa 4 đầu phun, cách đầu phun tối thiểu 914 mm và liên động ngắt khi có báo cháy.

Vì sao phải dùng bu lông cấp bền cao khi lắp quạt HVLS?

Vì lực siết từ súng bắn vít cầm tay dễ vượt ngưỡng chịu lực của bu lông thường, gây nứt gãy tiềm ẩn theo thời gian; bu lông cấp bền cao chịu lực tốt hơn cho ứng dụng treo trên cao.

Việt Nam có tiêu chuẩn riêng cho lắp đặt quạt HVLS không?

Hiện chưa có TCVN riêng cho quạt HVLS; ngành áp dụng các tiêu chuẩn quốc tế (UL 507, AMCA 230, NFPA 13) kết hợp quy chuẩn xây dựng, điện và PCCC hiện hành tại Việt Nam.

Kết cấu mái tôn có đủ khả năng treo quạt HVLS không?

Không phải lúc nào cũng đủ; cần khảo sát tải trọng thực tế của xà gồ/kèo tại vị trí treo, nếu không đủ phải gia cố tấm thép chịu lực trước khi lắp.

Có cần hệ thống cáp an toàn dự phòng khi treo quạt không?

Có, đây là yêu cầu bắt buộc theo thông lệ ngành — cáp an toàn trên và dưới đóng vai trò dự phòng nếu bu lông chính gặp sự cố.

Quạt HVLS lắp gần cầu trục có an toàn không?

Có thể, nếu cách đường di chuyển cầu trục tối thiểu 914 mm và giới hạn đường kính quạt phù hợp; nên kiểm tra bu lông kết cấu định kỳ do rung động cộng hưởng.

Nhà xưởng trần thấp có lắp được quạt HVLS không?

Có, bằng cách chọn model đường kính nhỏ hơn phù hợp độ cao thực tế, hoặc sử dụng dòng quạt trụ đứng di động không phụ thuộc kết cấu trần.
